SmartConnect Cloud Platform（Type-S）HCX操作マニュアル

最終更新日：2025/12/24

1. 本マニュアルについて¶

本資料は、NTT スマートコネクトが提供する「SmartConnect Cloud Platform（Type-S）」におけるマネジメントオプションの「クラウドリフト」メニュー（以下、本メニュー）におけるユーザーマニュアルです。

2. ログイン操作・設定¶

本サービスをご利用するには、HCX Connectorの操作が必要となります。
ここでは HCX Connectorへのログイン、ログアウトについてご説明します。

2.1 HCX Connector へのログイン¶

お客様オンプレミス環境にてHCX Connectorにアクセスします。
（接続先は「設備情報通知書」に記載されています）

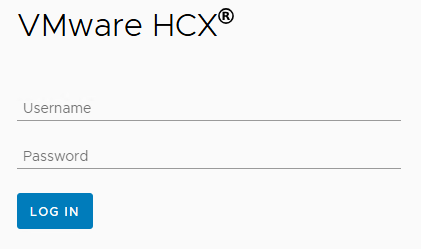

ユーザ名とパスワードを入力し、「LOG IN」をクリックします。
（ユーザ名とパスワードにつきましては、お客様オンプレミス環境のvCenterアカウントと同一です。）

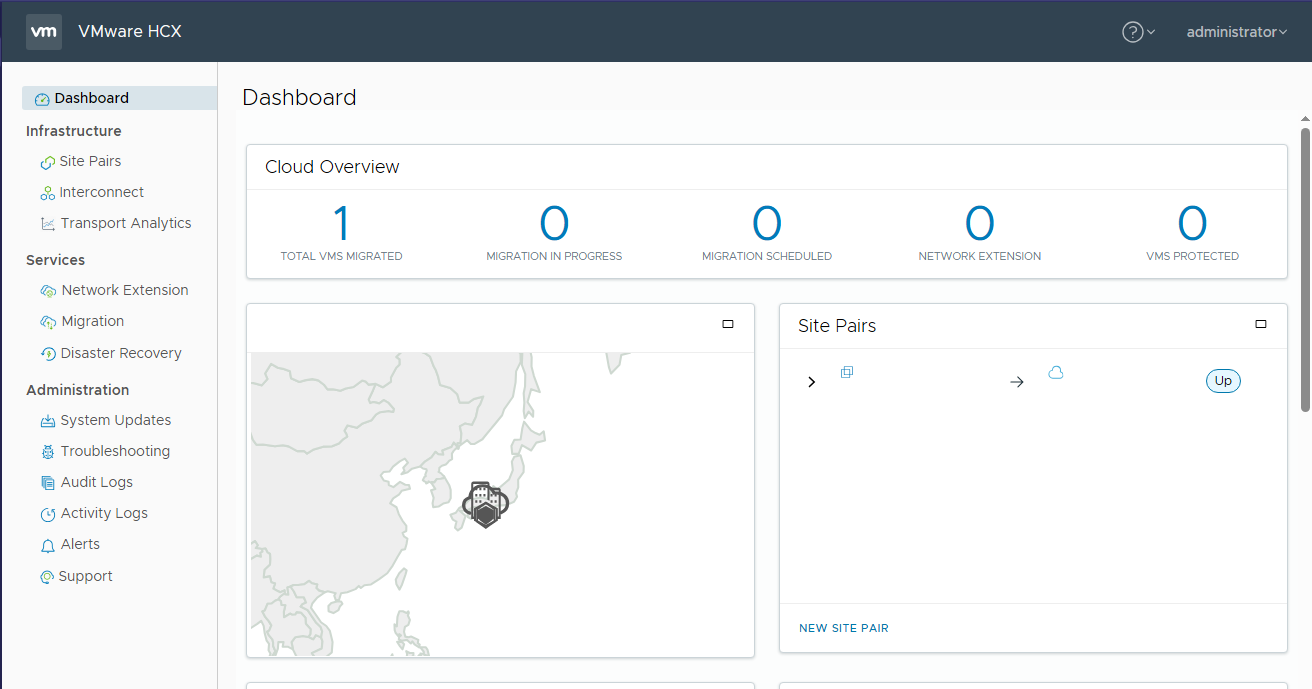

ログイン完了です。（以下は、ログイン中の画面一例）

2.2 HCX Connector からのログアウト¶

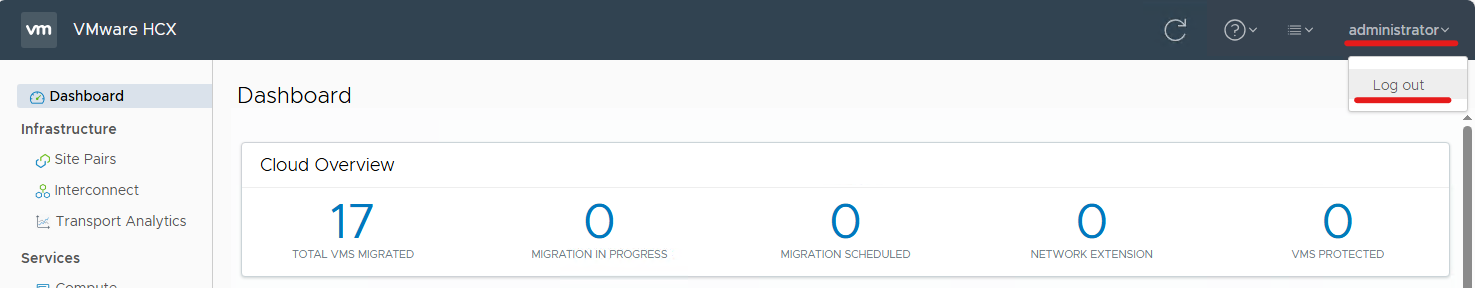

画面上部に表示されている「ログインユーザ名」をクリックして、「ログアウト」を選択します。

3. マイグレーション¶

3.1 Bulk Migration¶

パワーオン状態の仮想マシンを複数平⾏してレプリケーションし、切り替わりの際に仮想マシンの再起動が発⽣します。

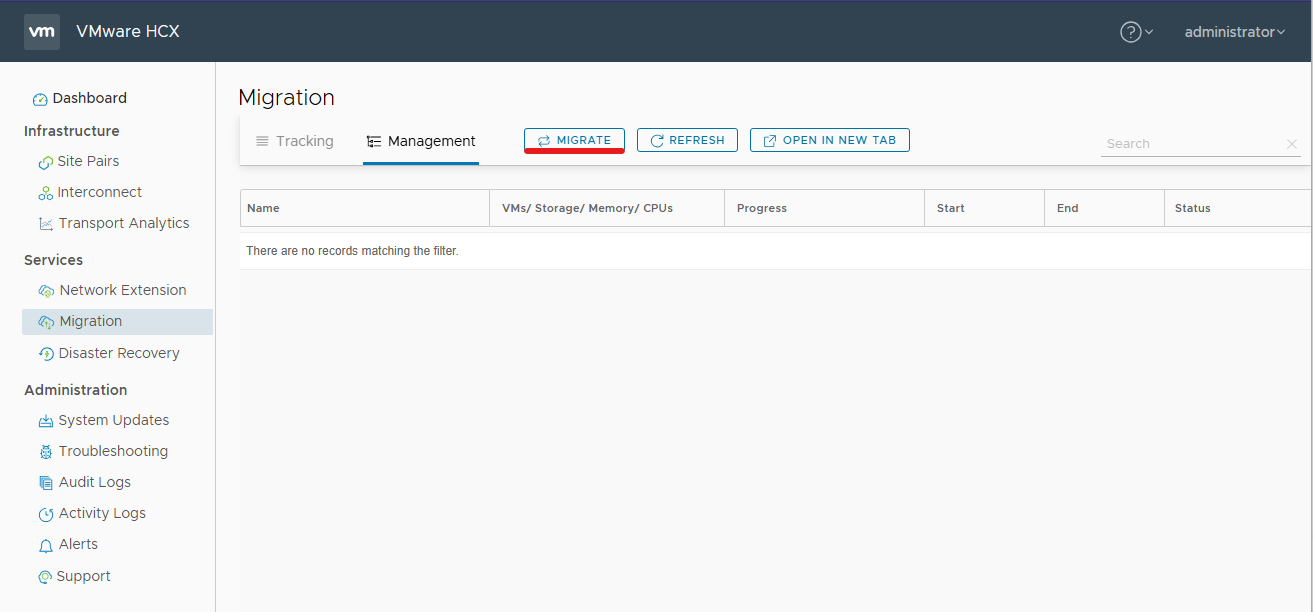

1.「Service」-「Migration」を選択し、「MIGRATE」をクリックします。

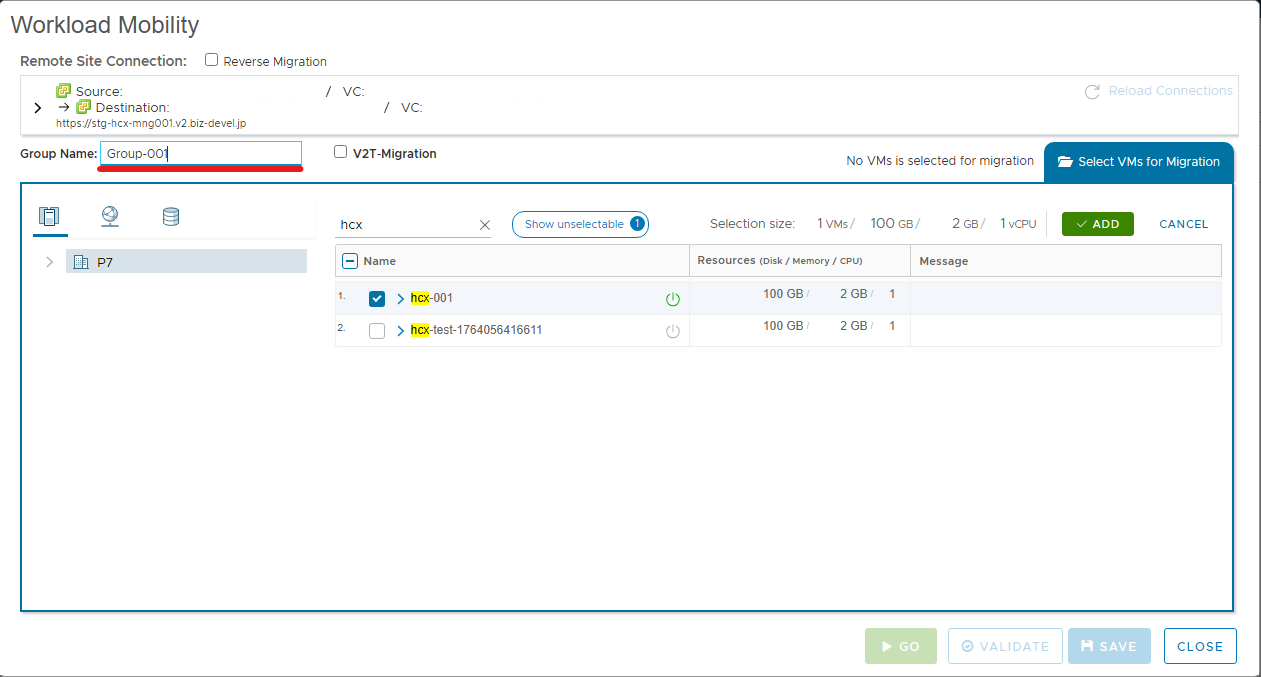

2.「Group Name」にグループ名を入力します。(お客様任意の値)

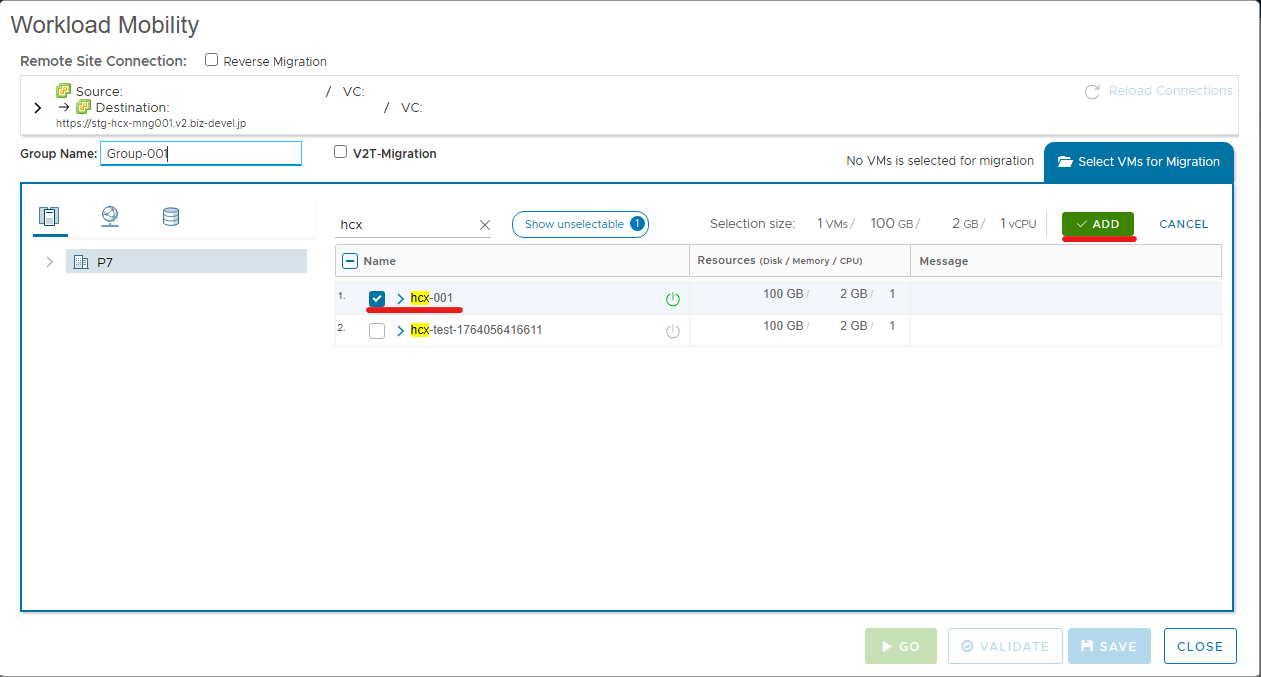

3.移行するVMにチェックを入れ、「ADD」をクリックします。

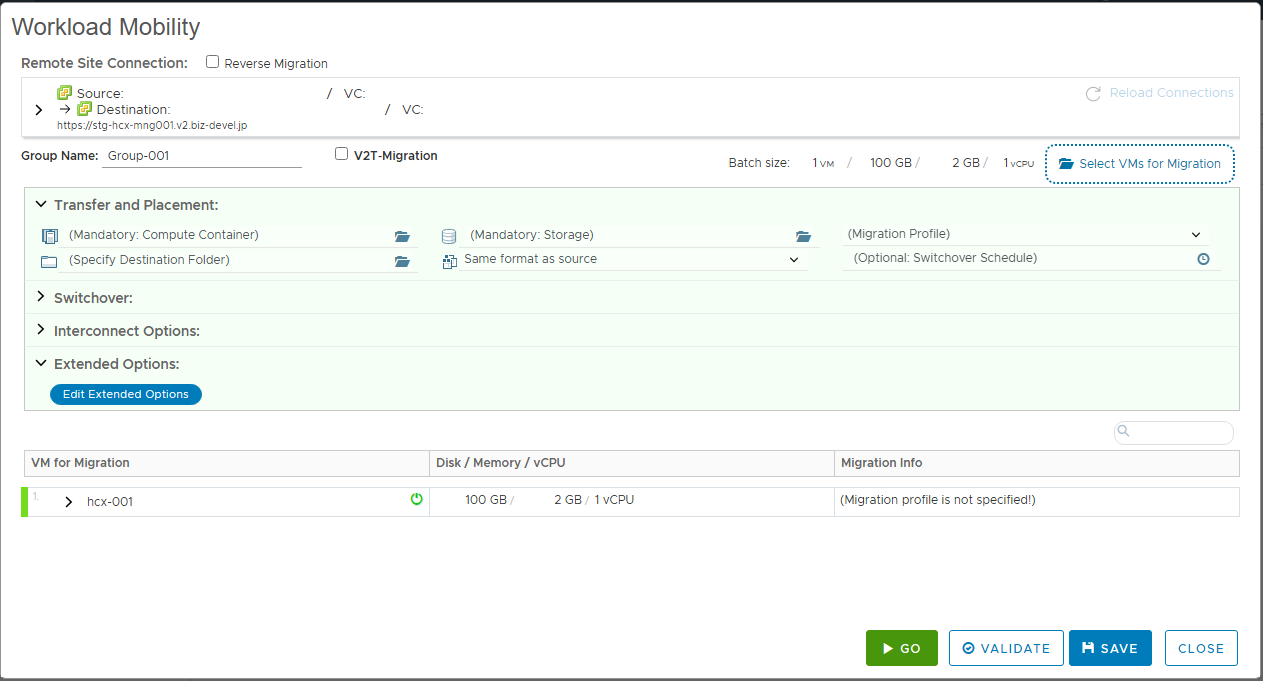

4.移行先（SCP Type-S）に関するパラメータを入力し、「VALIDATE」をクリックします。

項目	内容
(Mandatory: Compute Container)	「cl-[テナントID]-001」を選択してください
(Specify Destination Folder)	仮想マシンを配置したいフォルダを選択してください
(Mandatory: Storage)	仮想マシンを配置したいデータストアを選択してください
Same format as source	ディスクのプロビジョニング方式を変更したい場合は、表示されるものから選択してください。初期設定では現在のプロビジョニング方式を維持します
(Migration Profile)	「Bulk Migration」を選択してください
(Optional: Switchover Schedule)	スイッチオーバー(仮想マシンの再起動)の日時を指定する場合に選択してください。「Ignore failover windows and start migration as soon as possible」にチェックを入れた場合、レプリケーションが完了次第、指定日時前であってもスイッチオーバーが実施されます。

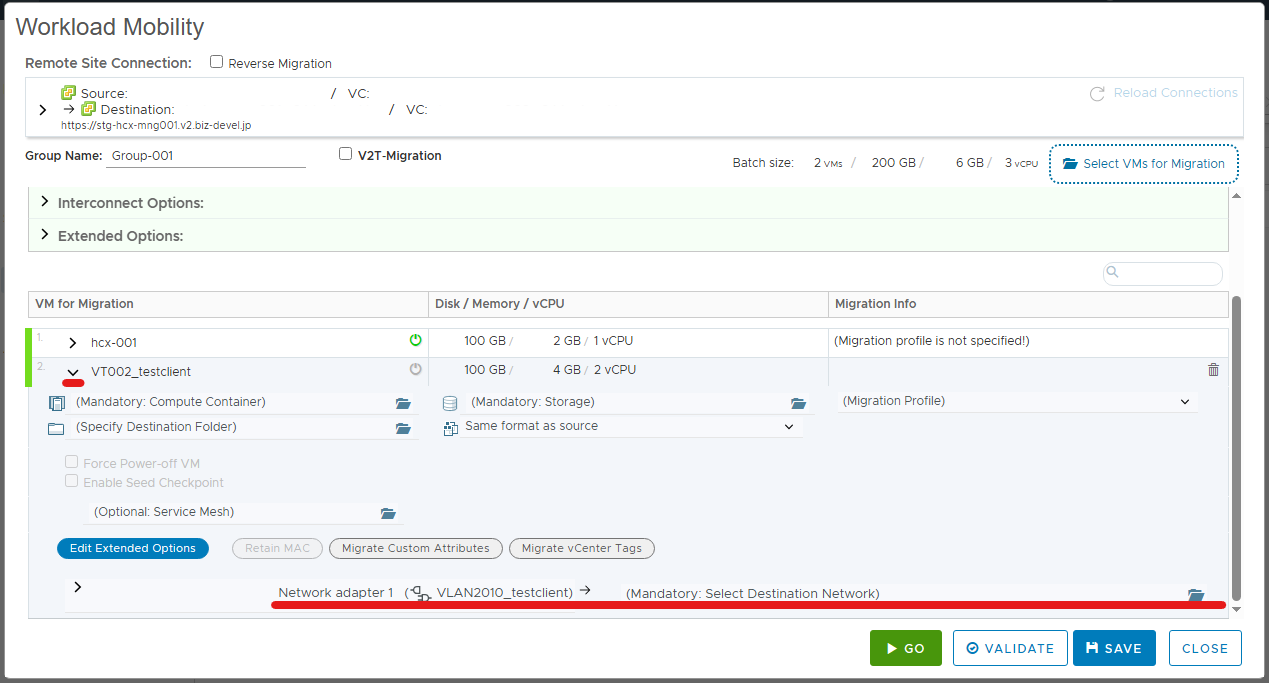

5.仮想マシン名横の矢印を選択し、「(Mandatory: Select Destination network)」をクリックします。

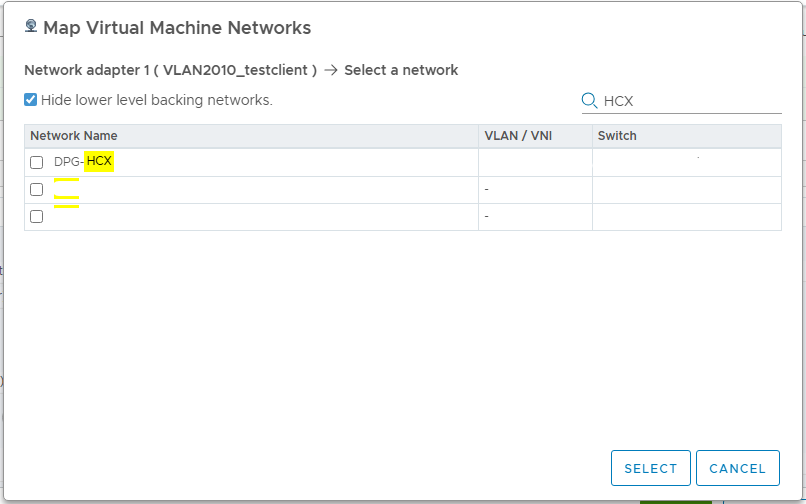

6.選択したNICに接続したいポートグループにチェックをいれ、「SELECT」をクリックします。

7.「5」と「6」の操作を移行する仮想マシンごとに繰り返します。

8.「VALIDATE」をクリックし、「Validation is Successful, You can proceed with Migration」と表示されることを確認し、「GO」をクリックします。

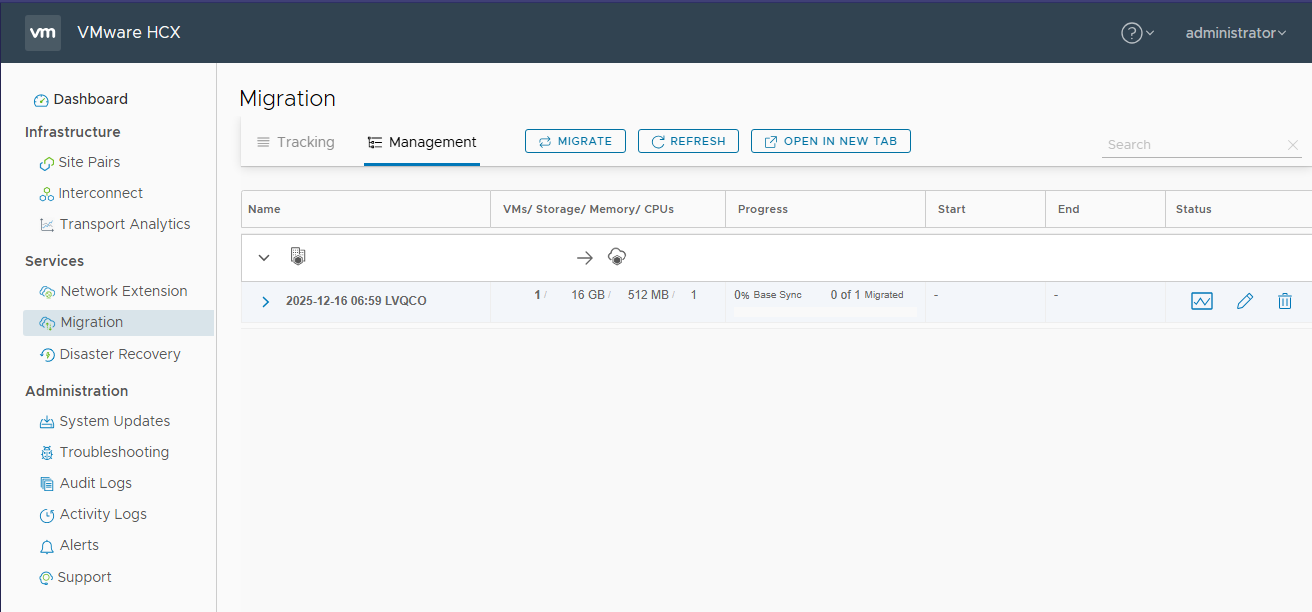

9.グループが追加されたことを確認します。

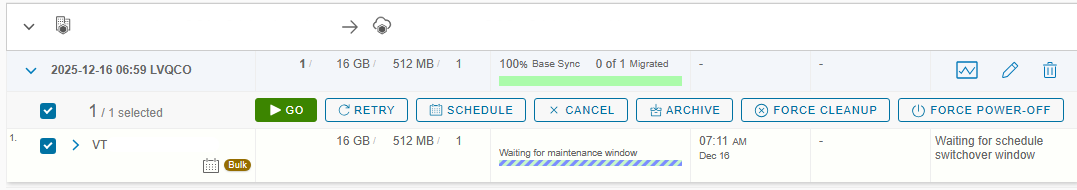

10.レプリケーションが完了すると「Waiting for schedule switchover window」と表示されます。スケジュールを設定している場合、設定日時になるまでこの状態で待機します。

11.「Ignore failover windows and start migration as soon as possible」にチェックを入れている、またはスケジュールに設定した日時になるとスイッチオーバー(仮想マシンの再起動)が実行されます。

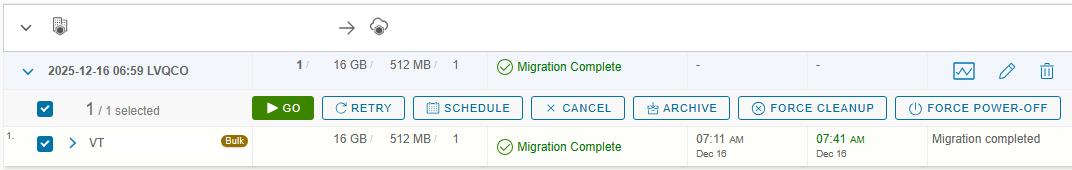

12.ステータスが「Migration Complete」になると移行完了です。

3.1.1 設定したスケジュールより前にスイッチオーバーを実施したい場合¶

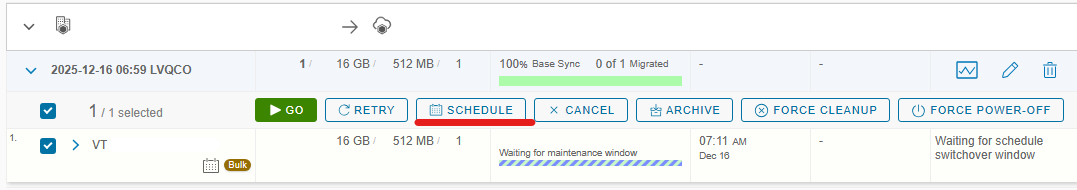

ステータスが「Waiting for schedule switchover window」となっている仮想マシンを選択し、「SCHEDULE」をクリックします。

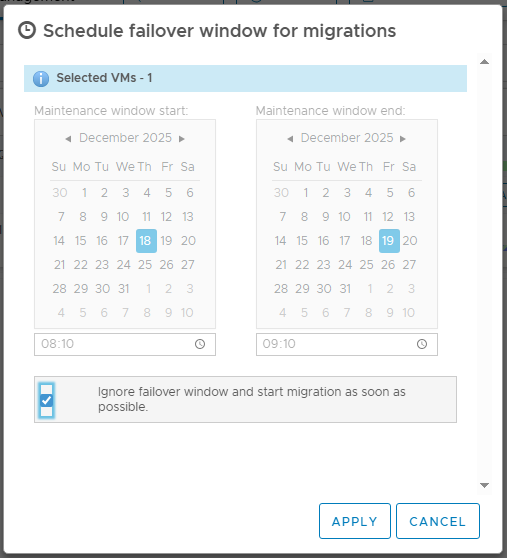

「Ignore failover windows and start migration as soon as possible」にチェックを入れ、「APPLY」をクリックします。

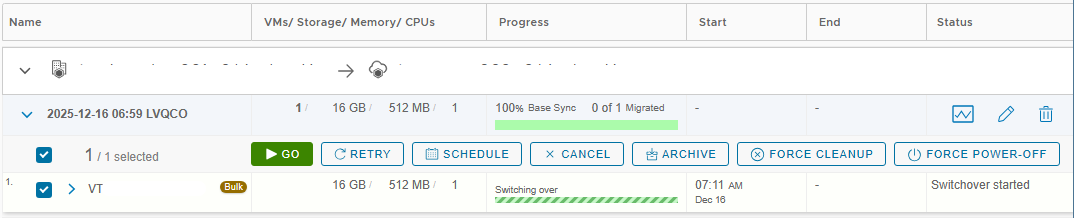

スイッチオーバー(仮想マシンの再起動)が実行されます。
ステータスが「Migration Complete」になると移行完了です。

3.2 Replication-Assisted vMotion¶

パワーオン状態の仮想マシンを複数平⾏して移行します。仮想マシンの再起動は発生しません。

1.「Service」-「Migration」を選択し、「MIGRATE」をクリックします。

2.「Group Name」にグループ名を入力します。(お客様任意の値)

3.移行するVMにチェックを入れ、「ADD」をクリックします。

4.移行先（SCP Type-S）に関するパラメータを入力し、「VALIDATE」をクリックします。

項目	内容
(Mandatory: Compute Container)	「cl-[テナントID]-001」を選択してください
(Specify Destination Folder)	仮想マシンを配置したいフォルダを選択してください
(Mandatory: Storage)	仮想マシンを配置したいデータストアを選択してください
Same format as source	ディスクのプロビジョニング方式を変更したい場合は、表示されるものから選択してください。初期設定では現在のプロビジョニング方式を維持します
(Migration Profile)	「Replication-Assisted vMotion」を選択してください
(Optional: Switchover Schedule)	スイッチオーバー(vMotion)の日時を指定する場合に選択してください。「Ignore failover windows and start migration as soon as possible」にチェックを入れた場合、レプリケーションが完了次第、指定日時前であってもスイッチオーバーが実施されます。

5.仮想マシン名横の矢印を選択し、「(Mandatory: Select Destination network)」をクリックします。

6.選択したNICに接続したいポートグループにチェックをいれ、「SELECT」をクリックします。

7.「5」と「6」の操作を移行する仮想マシンごとに繰り返します。

8.「VALIDATE」をクリックし、「Validation is Successful, You can proceed with Migration」と表示されることを確認し、「GO」をクリックします。

9.グループが追加されたことを確認します。

10.レプリケーションが完了すると「Waiting for schedule switchover window」と表示されます。スケジュールを設定している場合、設定日時になるまでこの状態で待機します。

11.「Ignore failover windows and start migration as soon as possible」にチェックを入れている、またはスケジュールに設定した日時になるとスイッチオーバー(vMotion)が実行されます。

12.ステータスが「Migration Complete」になると移行完了です。

3.2.1 設定したスケジュールより前にスイッチオーバーを実施したい場合¶

ステータスが「Waiting for schedule switchover window」となっている仮想マシンを選択し、「SCHEDULE」をクリックします。
「Ignore failover windows and start migration as soon as possible」にチェックを入れ、「APPLY」をクリックします。
スイッチオーバー(仮想マシンの再起動)が実行されます。
ステータスが「Migration Complete」になると移行完了です。

3.3 Cold Migration¶

パワーオフ状態の仮想マシンを移行します。

1.「Service」-「Migration」を選択し、「MIGRATE」をクリックします。

2.「Group Name」にグループ名を入力します。(お客様任意の値)

3.移行するVMにチェックを入れ、「ADD」をクリックします。

4.移行先（SCP Type-S）に関するパラメータを入力し、「VALIDATE」をクリックします。

項目	内容
(Mandatory: Compute Container)	「cl-[テナントID]-001」を選択してください
(Specify Destination Folder)	仮想マシンを配置したいフォルダを選択してください
(Mandatory: Storage)	仮想マシンを配置したいデータストアを選択してください
Same format as source	ディスクのプロビジョニング方式を変更したい場合は、表示されるものから選択してください。初期設定では現在のプロビジョニング方式を維持します
(Migration Profile)	「Cold Migration」を選択してください

5.仮想マシン名横の矢印を選択し、「(Mandatory: Select Destination network)」をクリックします。

6.選択したNICに接続したいポートグループにチェックをいれ、「SELECT」をクリックします。

7.「5」と「6」の操作を移行する仮想マシンごとに繰り返します。

8.「VALIDATE」をクリックし、「Validation is Successful, You can proceed with Migration」と表示されることを確認し、「GO」をクリックします。

9.グループが追加されたことを確認します。

10.ステータスが「Migration Complete」になると移行完了です。

3.4 vMotion¶

パワーオン状態の仮想マシンを1台ずつ移行します。仮想マシンの再起動は発生しません。

1.「Service」-「Migration」を選択し、「MIGRATE」をクリックします。

2.「Group Name」にグループ名を入力します。(お客様任意の値)

3.移行するVMにチェックを入れ、「ADD」をクリックします。

4.移行先（SCP Type-S）に関するパラメータを入力し、「VALIDATE」をクリックします。

項目	内容
(Mandatory: Compute Container)	「cl-[テナントID]-001」を選択してください
(Specify Destination Folder)	仮想マシンを配置したいフォルダを選択してください
(Mandatory: Storage)	仮想マシンを配置したいデータストアを選択してください
Same format as source	ディスクのプロビジョニング方式を変更したい場合は、表示されるものから選択してください。初期設定では現在のプロビジョニング方式を維持します
(Migration Profile)	「vMotion」を選択してください
(Optional: Switchover Schedule)	スイッチオーバー(vMotion)の日時を指定する場合に選択してください。「Ignore failover windows and start migration as soon as possible」にチェックを入れた場合、レプリケーションが完了次第、指定日時前であってもスイッチオーバーが実施されます。

5.仮想マシン名横の矢印を選択し、「(Mandatory: Select Destination network)」をクリックします。

6.選択したNICに接続したいポートグループにチェックをいれ、「SELECT」をクリックします。

7.「5」と「6」の操作を移行する仮想マシンごとに繰り返します。

8.「VALIDATE」をクリックし、「Validation is Successful, You can proceed with Migration」と表示されることを確認し、「GO」をクリックします。

9.グループが追加されたことを確認します。

10.レプリケーションが完了すると「Waiting for schedule switchover window」と表示されます。スケジュールを設定している場合、設定日時になるまでこの状態で待機します。

11.「Ignore failover windows and start migration as soon as possible」にチェックを入れている、またはスケジュールに設定した日時になるとスイッチオーバー(vMotion)が実行されます。

12.ステータスが「Migration Complete」になると移行完了です。

3.4.1 設定したスケジュールより前にスイッチオーバーを実施したい場合¶

ステータスが「Waiting for schedule switchover window」となっている仮想マシンを選択し、「SCHEDULE」をクリックします。
「Ignore failover windows and start migration as soon as possible」にチェックを入れ、「APPLY」をクリックします。
スイッチオーバー(vMotion)が実行されます。
ステータスが「Migration Complete」になると移行完了です。

4. 切り戻し¶

4.1 Bulk Migrationの場合¶

移⾏元（オンプレミス環境）にはリネームされた停止状態の仮想マシンが残っています。
移行先（SCP Type-S）の仮想マシンを停止し、移行元（オンプレミス環境）の仮想マシンを起動することで切り戻しが可能です。

SCP Type-SのvCenterで移行した仮想マシンを停止します。

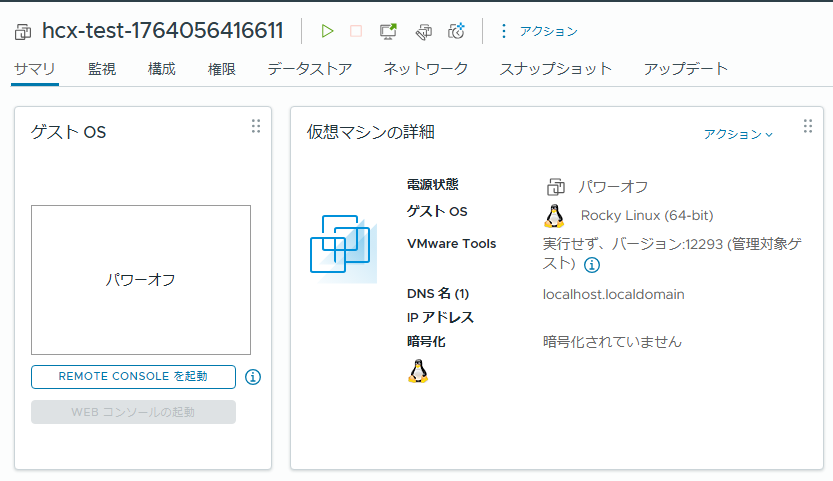

オンプレミス環境のvCenterへアクセスし、リネームされた仮想マシンを検索します。[元の仮想マシン名]-[ランダム文字列]にリネームされています。(画像例はhcx-testという名称の仮想マシンを移行したものです)

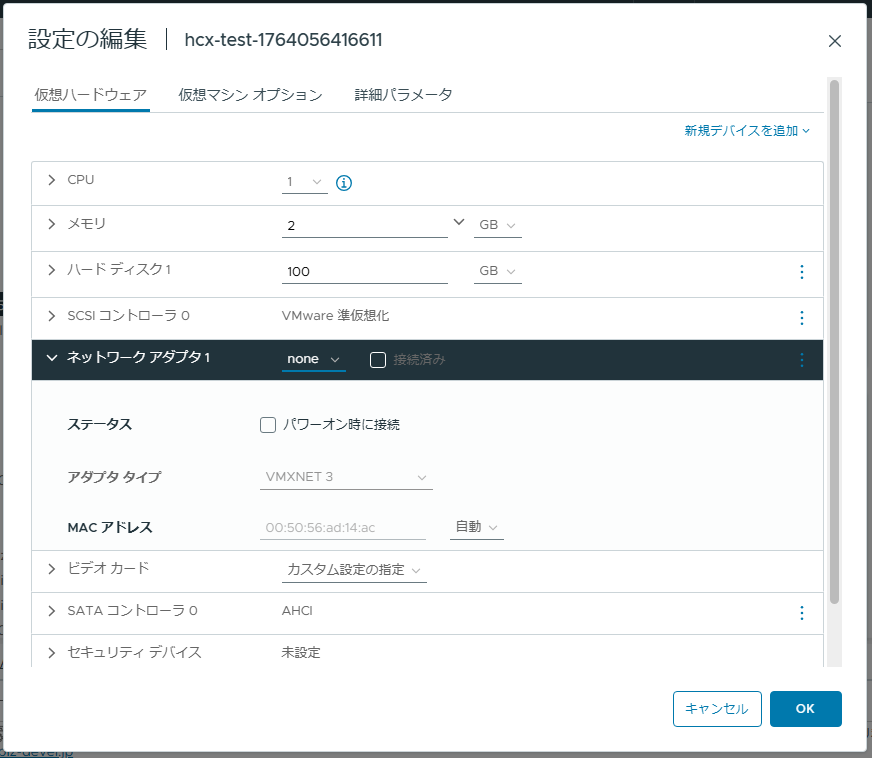

「設定の編集」を選択し、各ネットワークアダプタの設定を変更後、仮想マシンをパワーオンしてください。

4.2 Replication-Assisted vMotion/vMotion/Cold Migrationの場合¶

逆方向（SCP Type-S → オンプレミス環境）への移行(Reverse Migration)で切り戻しが可能です。

1.「Service」-「Migration」を選択し、「MIGRATE」をクリックします。

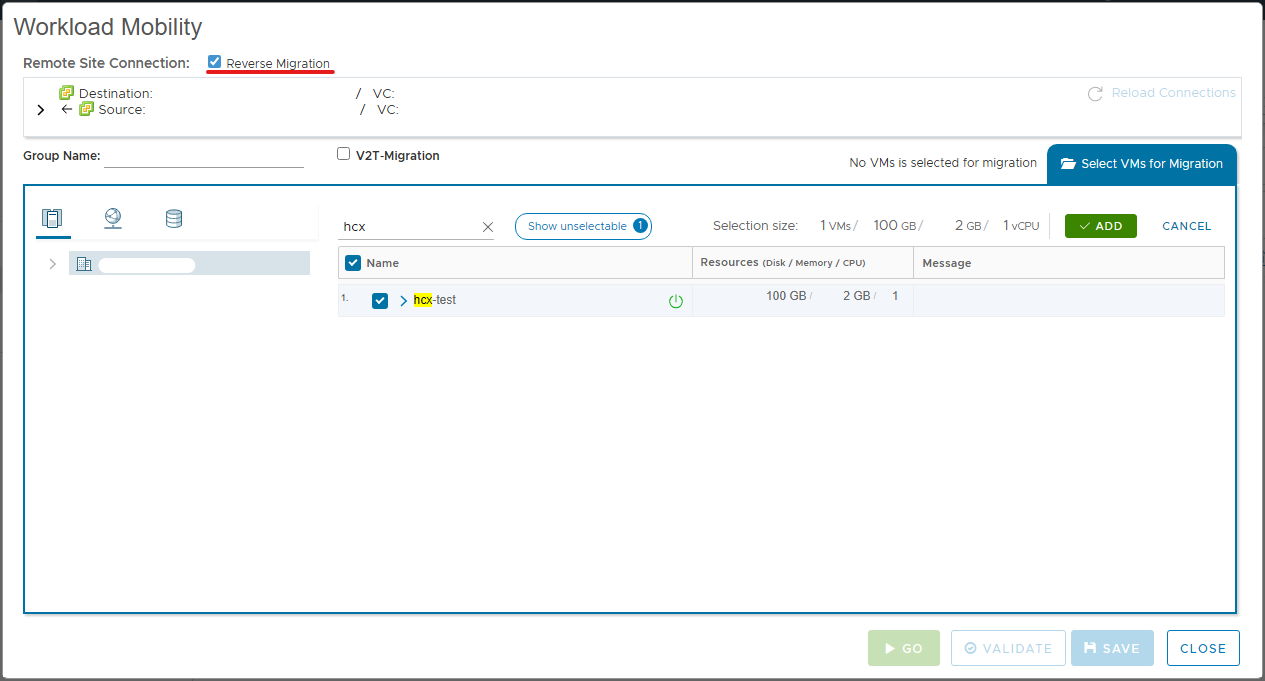

2.「Reverse Migration」にチェックをいれ、切り戻したい仮想マシンを選択し「ADD」をクリックします。

3.移行先（オンプレミス環境）に関するパラメータを入力し、「VALIDATE」をクリックします。

項目	内容
(Mandatory: Compute Container)	オンプレミス環境で利用中のクラスタ/ノードを選択してください
(Specify Destination Folder)	仮想マシンを配置したいフォルダを選択してください
(Mandatory: Storage)	仮想マシンを配置したいデータストアを選択してください
Same format as source	ディスクのプロビジョニング方式を変更したい場合は、表示されるものから選択してください。初期設定では現在のプロビジョニング方式を維持します
(Migration Profile)	仮想マシンの移行時に選択したモードと同じものを選択してください
(Optional: Switchover Schedule)	スイッチオーバーの日時を指定する場合に選択してください。「Ignore failover windows and start migration as soon as possible」にチェックを入れた場合、レプリケーションが完了次第、指定日時前であってもスイッチオーバーが実施されます。

4.仮想マシン名横の矢印を選択し、「(Mandatory: Select Destination network)」をクリックします。

5.選択したNICに接続したいポートグループにチェックをいれ、「SELECT」をクリックします。

6.「4」と「5」の操作を移行する仮想マシンごとに繰り返します。

7.「VALIDATE」をクリックし、「Validation is Successful, You can proceed with Migration」と表示されることを確認し、「GO」をクリックします。

8.グループが追加されたことを確認します。

9.レプリケーションが完了すると「Waiting for schedule switchover window」と表示されます。スケジュールを設定している場合、設定日時になるまでこの状態で待機します。

10.「Ignore failover windows and start migration as soon as possible」にチェックを入れている、またはスケジュールに設定した日時になるとスイッチオーバーが実行されます。

11.ステータスが「Migration Complete」になると切り戻し完了です。
